自己整合インクジェット有機EL素子

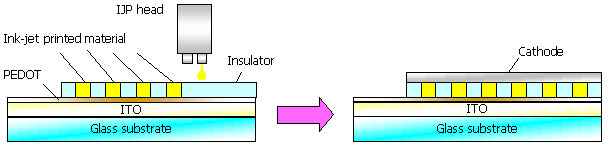

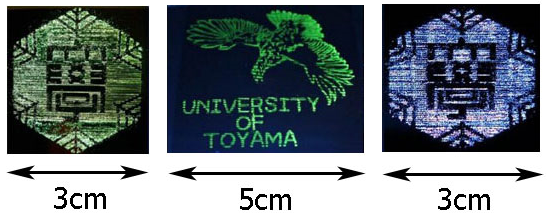

　PDAや携帯電話等のモバイルを中心とした表示ディスプレイとして、有機EL素子が注目されています。有機ELは、簡単な構造で作製が容易で、それに伴うコスト低減が期待できます。しかし、高価な真空装置や微細パターン形成等の高度な技術が要求されます。ここで、大気中成膜可能で微細パターン形成可能な方法としてインクジェット（IJP）法があります。当研究室では、1987年夏よりIJPによる有機EL素子の開発に着手し、1988年秋季応用物理学会、Asia Display98 等より成果を紹介してきました。ここで、これまで開発されてきたIJP法による有機EL素子作製では、パターニングによる隔壁（バンク）形成と高精度のインク吐出による位置合わせが必要でしたが、我々は、簡単・高歩留まりにデバイス作製可能な自己整合IJP有機EL素子を提案・実現してきました。自己整合とは、自動的な位置合わせ形成方法であり、下図に概略図を示します。透明電極付きガラス基板に絶縁膜を形成し、IJP法で有機発光材料を吐出します。吐出されたインクの溶媒で絶縁膜を溶解し、乾燥過程で発光部が形成されます。周辺部はデバイスのバンクとなります。実際に、これまで作製した有機ELパネルを以下に紹介します。

"Top-Emission Organic Light-Emitting Diodes with Ink-Jet Printed Self-Aligned Emission Zones", R. Satoh, S. Naka, M. Shibata, H. Okada, H. Onnagawa and T.Miyabayashi, Jpn. J. Appl. Phys. 45 (3A) pp.1829-1831 (2006).
"Self-Aligned Bank Formation of Organic Electroluminescent Devices Using Ink-Jet Printing Method", R. Satoh, S. Naka, M. Shibata, H. Okada, H. Onnagawa, T.Miyabayashi and T. Inoue, Jpn. J. Appl. Phys. 43 (11A) pp.7725-7728 (2004).
"Ink-Jet Printed Organic Electroluminescent Devices", K. Yoshimori, S. Naka, M. Shibata, H. Okada and H. Onnagawa, Proceedings of the 18th International Display Research Conference (Asia Display '98) pp.213-216 (1998).
